Kako crimp upletena parica?

Prvo, da vidimo što jeupleteni par. Ovaj komunikacijski kabel sastoji se od jednog ili više parova izoliranih vodiča. Dirigenti su uvijeni i pokriveni plastičnom omotačem. Mrežni kabel koji se koristi za spajanje na Internet sastoji se od četiri para vodiča.

Prije nego stisnete upleteni par, morate odlučiti za koju će svrhu upotrijebiti. Postoje dvije glavne vrste crimpinga priključak s upletenim parom:

•
  izravna veza - za spajanje računala i prekidača / sabirnice / usmjerivača
•
  poprečni veza (crossover) - spojiti dva računala zajedno

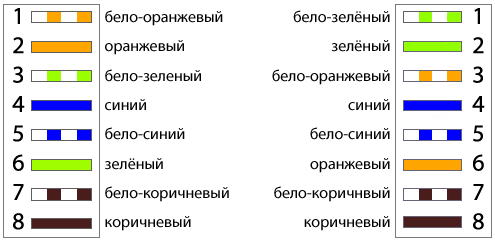

S ravnom vezom, oba kraja upletenog para su crimped u jednom uzorku, s križem povezuje u različitim smjerovima. Obično kada upleteni par za ravnu liniju vodiči upleteni par su raspoređeni slijedećim redoslijedom:

•
  bijela / narančasta / narančasta / bijela / zelena / plava / bijela / plava / zelena / bijela / smeđa / smeđa


u crossover vezu jedan kraj upletenog para komprimiran je prethodnom shemom, a drugi u drugom:

•
  bijela / zelena / zelena / bijela / narančasta / plava / bijela / plava / narančasta / bijela / smeđa / smeđa


U principu, moderne mrežne kartice mogu "razumjeti" i izravnu vezu pri povezivanju dva računala, ali bolje je biti siguran.

Dakle, kako crimping parica kod kuće? Da biste to učinili, potreban vam je kabel, nekoliko RJ-45 konektora i posebni alat koji se zove crimping kliješta (crimper, crimper).

Crpke se sastoje od tri radna područja, od kojih svaka ima svoje funkcije. Ručica se nalazi nož za rezanje žica, a neki modeli imaju udubljenje dizajnirano za uklanjanje vanjske izolacije od okruglog kabela. U središtu jazbine nalazi se poseban utičnica, pri čemu je priključak također pričvršćen. A u gornjem dijelu crimpera postoji područje koje pomaže ukloniti vanjsku izolaciju upletena parica.

Dakle, za komprimiranje upletenog para, morate najprijenježno objesite kraj kabela s ugrađenim nožem. Tada bi trebalo očistiti oko tri centimetra kabela iz izolacije s posebnim nožem. U načelu ga možete zamijeniti običnim nožem ili škarama.

Nakon toga, trebali biste razrijediti, objesiti iporavnajte parove žica. Zatim morate distribuirati ožičenje prema bojama u skladu s željenom shemom i poravnati. Nakon zatezanja poravnatih vodiča, potrebno je rezati njihove savjete pomoću ugrađenog noža, ostavljajući oko 1 cm tkanih vodiča.

Nakon toga, poravnati vodiči se umetnu upriključak RJ-45. Dijelovi vodiča moraju doći do kraja kanala. Pazite da kabelski plašt izađe iza zasuna, namijenjen za pričvršćenje i također zaustavlja. Tada morate ponovno provjeriti jesu li vodiči pravilno postavljeni u bojama i stavili konektor u swage dok se ne zaustavi. Nakon toga, stisnite kliješta za zatezanje sve dok se kabelski ključ vilice ne klikne na svoje mjesto.

Ali se događa da nemate crimps, ali komprimiratiupletena para, dobro, samo loše. Zatim možete upotrijebiti tanki odvijač da biste je pričvrstili. Ova metoda je više intenzivna i manje učinkovita, ali u hitnim situacijama može biti korisna. Kako uvijati upleteni par s odvijačem?

Kao iu prethodnom slučaju, potrebno je očistitiIzolacija, proširite vodiče bojama i umetnite ih u konektor. Nakon toga, plastični držač konektora i kontaktni otvori moraju biti odbačeni tako da ne izlaze preko njegove površine. Da biste to učinili, pritisnite na njima preko kraja odvijač. Nakon toga morate postaviti odvijač i konačno utopiti kontakte, tako da zubi dolaze u izolaciju. Morate gurati teško, ali pažljivo.

Provjerite jeste li ispravno istisnuli upleteni par, možete ga koristiti posebni uređaj - ispitivač, Iako u nekim slučajevima čak ni tester nije potreban - slabo radeći ili ne radeći mreža i pokazat će da je kabel loš ili neispravno crimped.
